重锤翻板阀
点击： 次
普惠重锤翻板阀生产厂家采用纯机械工作原理,依靠配重与物料平衡原理自重将翻板启闭,实现卸料并避免外界自然风进入重锤翻板阀上方设备.厂家热线03175569122 重锤翻板阀 详细参数
重锤翻板阀介绍
重锤翻板阀采用纯机械工作原理，配置机械传动重力平衡自动复位装置，依靠物料的自重将翻板打开，当物料落入下方设备以后，翻板依靠配重自动回复，完成定量卸料与锁风的效果，避免外界自然风进入设备上方。
重锤翻板阀分为双层翻板与单层翻板两个系列，主要以方形连接法兰为主，是根据图纸设计与使用要求采用碳钢或不锈钢等材料焊接制成，有多个规格口径可以选择，适用于各种高、低温卸料环境，是安装在料仓或灰斗的下方用于卸灰、卸料的设备之一。
重锤翻板阀是由翻板、重锤、传动装置、壳体、连接法兰等零配件组成，传动平稳、连接方便、操作简易，经常用在单机布袋式除尘器的灰斗下面卸灰，也是建筑材料、有色金属、钢铁、化工行业灰斗、料仓下面理想的卸灰、卸料设备。

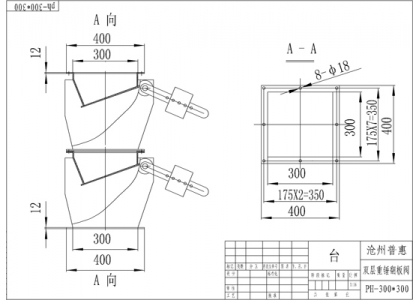

重锤翻板阀外形尺寸图
重锤翻板阀选型参考表
|
内径mm |
中心距mm |
外径mm |
双层高度mm |
单层高度mm |
N-φ |
主要材质 |
|
200*200 |
250*250 |
300*300 |
750 |
375 |
8-φ13 |
碳钢、 不锈钢、 锰钢
|
|
300*300 |
350*350 |
400*400 |
900 |
450 |
8-φ18 |
|
|
320*320 |
370*370 |
420*420 |
920 |
460 |
8-φ18 |
|
|
340*340 |
390*390 |
440*440 |
1000 |
500 |
8-φ18 |
|
|
400*400 |
450*450 |
500*500 |
1100 |
550 |
8-φ18 |
|
|
440*440 |
490*490 |
540*540 |
1200 |
600 |
8-φ18 |
|
|
500*500 |
560*560 |
600*600 |
1300 |
650 |
12-φ20 |
|
|
600*600 |
660*660 |
700*700 |
1600 |
800 |
12-φ20 |
厂家采购指南
在采购重锤翻板阀时要说明是单层还是双层，连接法兰尺寸与总体高度、材质要求等，也可将您的安装空间或使用环境告知生产厂家，由厂家帮您选型。同时我厂还生产各种旋转卸料阀、手动插板门/电动插板阀、三通分料阀等配套设备。
